Madrid

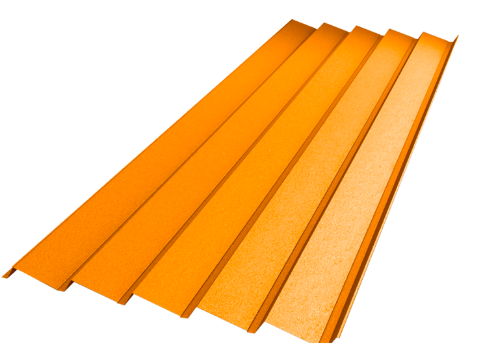

La chapa Madrid para fachadas arquitectónicas, es un ejemplo evidente de la evolución en la industria de la construcción al servicio de la moderna arquitectura, en la que junto a valores prácticos y funcionales se hacen relevantes las resultantes estéticas que los diferentes proyectos exigen.
Los precios de la chapa trapezoidal pueden variar dependiendo de varios factores como son el número de vanos, el espesor y la longitud de la chapa.
Tenemos chapas trapezoidales para fachadas de distintos materiales.
Hierros Moral, como fabricante de chapas metálicas para fachadas, tiene múltiples opciones de personalización y materiales. Si está interesado en realizar un pedido, o necesita más información, póngase en contacto con nosotros a través de los medios disponibles.
El perfil Madrid, está por tanto especialmente diseñado para aquellas obras y proyectos, en los que el aspecto estético es algo fundamental en la mente creativa del proyectista.
Puede aplicarse tanto en posición horizontal como vertical, en fachadas de naves industriales como en edificios destinados al comercio, dotacionales o viviendas.
Cargas Admisibles (Kg./m²) según distancia entre correas (m.) | |||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Numero de Vanos | Espesor mm. | Cara A | Cara B | ||||||||||||||
1 | 1.25 | 1.50 | 1.75 | 2 | 2.25 | 2.50 | 2.75 | 1 | 1.25 | 1.50 | 1.75 | 2 | 2.25 | 2.50 | 2.75 | ||
Uno | 0.5 | 431 | 276 | 192 | 130 | 87 | 61 | 45 | - | 403 | 258 | 179 | 130 | 87 | 61 | 45 | - |
0.6 | 551 | 352 | 245 | 156 | 105 | 74 | 54 | - | 494 | 316 | 220 | 156 | 105 | 74 | 54 | - | |
0.7 | 659 | 422 | 289 | 182 | 122 | 86 | 63 | 47 | 588 | 377 | 261 | 182 | 122 | 86 | 63 | 47 | |
0.8 | 751 | 481 | 331 | 208 | 140 | 98 | 71 | 54 | 684 | 438 | 304 | 208 | 140 | 98 | 71 | 54 | |
1.0 | 935 | 599 | 414 | 260 | 175 | 123 | 89 | 67 | 877 | 561 | 390 | 260 | 175 | 123 | 89 | 67 | |
Dos | 0.5 | 431 | 276 | 192 | 141 | 108 | 85 | 69 | 57 | 403 | 258 | 179 | 131 | 101 | 80 | 64 | 53 |
0.6 | 551 | 352 | 245 | 180 | 138 | 109 | 88 | 73 | 494 | 316 | 220 | 161 | 124 | 98 | 79 | 65 | |
0.7 | 659 | 422 | 289 | 215 | 165 | 130 | 105 | 87 | 588 | 377 | 261 | 192 | 147 | 116 | 94 | 78 | |
0.8 | 751 | 481 | 331 | 245 | 188 | 148 | 120 | 99 | 684 | 438 | 304 | 223 | 171 | 135 | 109 | 90 | |
1.0 | 935 | 599 | 414 | 305 | 234 | 185 | 150 | 124 | 877 | 561 | 390 | 286 | 219 | 173 | 140 | 116 | |
Tres | 0.5 | 539 | 345 | 240 | 176 | 135 | 107 | 85 | 64 | 503 | 322 | 224 | 164 | 126 | 99 | 81 | 64 |
0.6 | 688 | 440 | 306 | 225 | 172 | 136 | 102 | 77 | 618 | 396 | 275 | 202 | 155 | 122 | 99 | 77 | |
0.7 | 824 | 527 | 366 | 269 | 206 | 163 | 119 | 89 | 735 | 471 | 327 | 240 | 184 | 145 | 118 | 89 | |
0.8 | 939 | 601 | 417 | 307 | 235 | 186 | 136 | 102 | 855 | 547 | 380 | 279 | 214 | 169 | 136 | 102 | |
1.0 | 1169 | 748 | 520 | 382 | 292 | 231 | 170 | 128 | 1096 | 702 | 487 | 358 | 274 | 217 | 170 | 128 |
