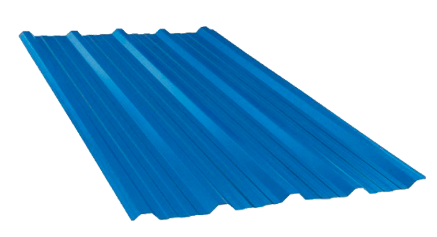

Chapa Trapezoidal MT32F para Fachadas Metálicas
La chapa MT32F se caracteriza por una greca de 32 mm de altura, disponible en espesores de hasta 1,2 mm, con un ancho útil de 1.000 mm y longitudes entre 1.000 y 14.000 mm (otros formatos bajo consulta).
Disponible en acabados galvanizado, aluzinc o prelacado en varios colores. También se puede suministrar con perforaciones (Ø 3 mm, paso 5 mm, tresbolillo 60°) para soluciones de montaje específicas.
Hierros Moral fabrica chapas trapezoidales en distintos materiales, con precios variables según número de vanos, espesor y longitud. Personalización y asesoramiento técnico disponibles.
Nuestros productos cuentan con certificados y cumplen con la norma UNE-EN 14509:2014
| Cargas Admisibles (Kg./m²) según distancia entre correas (m.) | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Número de Vanos | Espesor mm. | Cara A | Cara B | ||||||||||||||
| 1 | 1.25 | 1.50 | 1.75 | 2 | 2.25 | 2.50 | 2.75 | 1 | 1.25 | 1.50 | 1.75 | 2 | 2.25 | 2.50 | 2.75 | ||
| Uno | 0.5 | 431 | 276 | 192 | 130 | 87 | 61 | 45 | - | 403 | 258 | 179 | 130 | 87 | 61 | 45 | - |
| 0.6 | 551 | 352 | 245 | 156 | 105 | 74 | 54 | - | 494 | 316 | 220 | 156 | 105 | 74 | 54 | - | |
| 0.7 | 659 | 422 | 289 | 182 | 122 | 86 | 63 | 47 | 588 | 377 | 261 | 182 | 122 | 86 | 63 | 47 | |
| 0.8 | 751 | 481 | 331 | 208 | 140 | 98 | 71 | 54 | 684 | 438 | 304 | 208 | 140 | 98 | 71 | 54 | |
| 1.0 | 935 | 599 | 414 | 260 | 175 | 123 | 89 | 67 | 877 | 561 | 390 | 260 | 175 | 123 | 89 | 67 | |
| Dos | 0.5 | 431 | 276 | 192 | 130 | 87 | 61 | 45 | - | 403 | 258 | 179 | 130 | 87 | 61 | 45 | - |
| 0.6 | 551 | 352 | 245 | 180 | 109 | 73 | 53 | - | 494 | 316 | 220 | 161 | 109 | 73 | 53 | - | |
| 0.7 | 659 | 422 | 289 | 215 | 130 | 89 | 65 | - | 588 | 377 | 261 | 192 | 130 | 89 | 65 | - | |
| 0.8 | 751 | 481 | 331 | 245 | 140 | 98 | 71 | 54 | 684 | 438 | 304 | 223 | 171 | 135 | 109 | 90 | |
| 1.0 | 935 | 599 | 414 | 305 | 174 | 124 | 90 | 70 | 877 | 561 | 390 | 286 | 219 | 173 | 140 | 112 | |
| Tres | 0.5 | 539 | 345 | 240 | 176 | 107 | 85 | 64 | 50 | 503 | 327 | 227 | 155 | 122 | 99 | 77 | 61 |
| 0.6 | 688 | 440 | 306 | 225 | 132 | 96 | 72 | 55 | 618 | 405 | 280 | 205 | 155 | 122 | 95 | 77 | |
| 0.7 | 824 | 527 | 369 | 269 | 158 | 118 | 89 | 67 | 727 | 471 | 327 | 240 | 186 | 145 | 118 | 89 | |
| 0.8 | 939 | 601 | 417 | 307 | 183 | 136 | 102 | 77 | 855 | 547 | 380 | 279 | 214 | 168 | 136 | 102 | |
| 1.0 | 1169 | 748 | 520 | 382 | 229 | 171 | 128 | 96 | 1096 | 702 | 487 | 358 | 274 | 217 | 170 | 128 | |
| Espesor (mm.) | 0.50 | 0.60 | 0.70 | 0.80 | 1.00 | 1.20 |
|---|---|---|---|---|---|---|
| P (kp/m²) | 4.91 | 5.89 | 6.87 | 7.85 | 9.81 | 11.78 |
| I (cm⁴/m) | 8.653 | 10.384 | 12.116 | 13.847 | 17.312 | 20.778 |
| W (cm³/m) - cara A | 3.559 | 4.542 | 5.436 | 6.200 | 7.716 | 9.219 |
| W (cm³/m) - cara B | 3.321 | 4.079 | 4.854 | 5.640 | 7.236 | 8.848 |
