Rejilla Tramex Tipo Persiana: Privacidad y Ventilación con Alta Resistencia

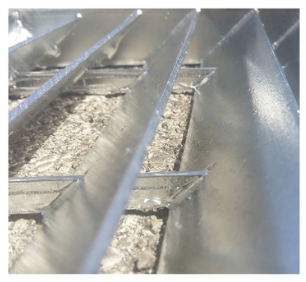

La rejilla tipo persiana combina pletinas portantes y pletinas separadoras en disposición que permite una menor visibilidad directa, sin comprometer la ventilación. Formato de cuadrícula 30×30 mm, fabricada en acero galvanizado electrofundido.
Diseñada para cerramientos, barandillas, celosías metálicas y entornos que requieren protección visual, circulación de aire y resistencia mecánica.
| Entramados Doble Pletina y Tipo Persiana | ||||
|---|---|---|---|---|
| AxB (mm.) | Pletina portante (mm.) | Separador (mm.) | Formato | Material |
| 30×30 | 30×2 | 30×2 | 2000×1000 | Galvanizado en caliente |
| 30×30 | 30×3 | 30×3 | 2000×1000 | Galvanizado en caliente |
| TABLA DE CARGAS 30×30 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Dimensiones | Dimensiones de las pletinas portantes en mm. | |||||||||
| 20×3 | 25×2 | 25×3 | 30×2 | 30×3 | 40×3 | 40×4 | 50×3 | 50×4 | ||
| 500 | Fv | 2983 | 3110 | 4665 | 4478 | 6717 | 11942 | 15922 | 18659 | 24879 |
| Fp | 257 | 267 | 401 | 382 | 573 | 1002 | 1336 | 1542 | 2056 | |
| 600 | Fv | 2071 | 2160 | 3239 | 3110 | 4665 | 8293 | 11057 | 12958 | 17277 |
| Fp | 205 | 214 | 321 | 306 | 459 | 802 | 1069 | 1234 | 1645 | |
| 700 | Fv | 1522 | 1587 | 2380 | 2285 | 3427 | 6093 | 8124 | 9520 | 12693 |
| Fp | 171 | 178 | 267 | 255 | 382 | 668 | 891 | 1028 | 1371 | |
| 800 | Fv | 1165 | 1215 | 1822 | 1749 | 2624 | 4665 | 6220 | 7289 | 9718 |
| Fp | 147 | 153 | 229 | 218 | 328 | 573 | 764 | 881 | 1175 | |
| 900 | Fv | 921 | 960 | 1440 | 1382 | 2073 | 3866 | 4914 | 5759 | 7679 |
| Fp | 128 | 134 | 201 | 191 | 287 | 501 | 668 | 771 | 1028 | |
| 1000 | Fv | − | 777 | 1166 | 1120 | 1679 | 2985 | 3981 | 4665 | 6220 |
| Fp | − | 119 | 178 | 170 | 255 | 445 | 594 | 685 | 914 | |
| 1100 | Fv | − | 643 | 964 | 925 | 1388 | 2467 | 3290 | 3855 | 5140 |
| Fp | − | 107 | 160 | 153 | 229 | 401 | 535 | 617 | 822 | |
| 1200 | Fv | − | 540 | 810 | 777 | 1166 | 2073 | 2764 | 3239 | 4319 |
| Fp | − | 97 | 146 | 139 | 208 | 364 | 486 | 561 | 748 | |
| 1300 | Fv | − | 460 | 690 | 662 | 994 | 1767 | 2355 | 2760 | 3680 |
| Fp | − | 89 | 134 | 127 | 191 | 334 | 445 | 514 | 685 | |
| 1400 | Fv | − | 397 | 595 | 571 | 857 | 1523 | 2031 | 2380 | 3173 |
| Fp | − | 82 | 123 | 118 | 176 | 308 | 411 | 475 | 633 | |
| 1500 | Fv | − | 346 | 518 | 498 | 746 | 1327 | 1769 | 2073 | 2764 |
| Fp | − | 76 | 115 | 109 | 164 | 286 | 382 | 441 | 587 | |
| 1600 | Fv | − | 304 | 107 | 437 | 656 | 1166 | 1555 | 1822 | 2430 |
| Fp | − | 71 | 107 | 102 | 153 | 267 | 356 | 411 | 548 | |
| 1700 | Fv | − | 269 | 404 | 387 | 581 | 1033 | 1377 | 1614 | 2152 |
| Fp | − | 67 | 100 | 96 | 143 | 251 | 334 | 386 | 514 | |
| 1800 | Fv | − | 240 | 360 | 346 | 518 | 921 | 1229 | 1440 | 1920 |
| Fp | − | 63 | 94 | 90 | 135 | 236 | 314 | 363 | 484 | |
| 1900 | Fv | − | 215 | 323 | 310 | 465 | 827 | 1103 | 1292 | 1723 |
| Fp | − | 59 | 89 | 85 | 127 | 223 | 297 | 343 | 457 | |
| 2000 | Fv | − | 194 | 292 | 280 | 420 | 746 | 995 | 1166 | 1555 |
| Fp | − | 56 | 84 | 80 | 121 | 211 | 281 | 325 | 433 | |
| Fv: Carga uniformemente repartida en Kg/m². | ||||||||||
| Fp: Carga en Kgs. concentrada sobre una superficie de 20×200 mm. | ||||||||||
