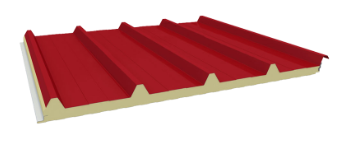

Panel cubierta tornillería vista PENTA
En Hierros Moral, tenemos paneles sandwich para cubiertas de cubierta con aislamiento de espuma de poliuretano, destinada a techos de edificios industriales, comerciales y civiles, con una pendiente mínima del 5%.
Tornillería vista.

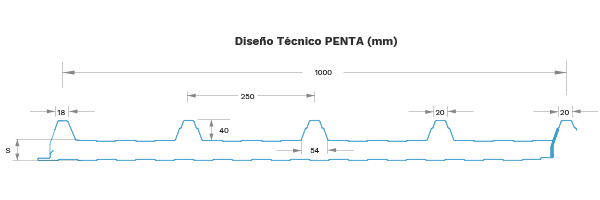

5 Grecas, paso entre Gregas 250 mm.
Ancho útil: 1.000 mm.
Aislante: Poliuretano / Cara exterior: Chapa de acero prelacada / Cara
interior: Chapa de acero prelacada / Pendiente mínima: 5% / Reacción al
fuego: B S2 D0
- Ficha técnica: Panel cubierta tornillería vista PENTA
- Accesorios y Remetería
- Colores
Nuestros productos cuentan con certificados y cumplen con la norma UNE-EN 14509:2014
| Espesor (mm): | 30 | 40 | 50 | 60 | 80 | 100 | 120 |
|---|---|---|---|---|---|---|---|
| K W/m²K: | 0.652 | 0.498 | 0.406 | 0.342 | 0.260 | 0.209 | 0.175 |
| R m²K/W: | 9.65 | 10.05 | 10.45 | 10.85 | 11.65 | 12.45 | 13.25 |
| U W/m²K: | 0.652 | 0.498 | 0.406 | 0.342 | 0.260 | 0.209 | 0.175 |
| ESQUEMA ESTÁTICO - DOS APOYOS - Distancia entre apoyos: cm. | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Espesor del panel (mm) | 150 | 175 | 200 | 225 | 250 | 275 | 300 | 325 | 350 | 375 | 400 | 450 | 500 | 550 | 600 |
| 25 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| 30 | 330 | 282 | 245 | 217 | 177 | 145 | 120 | 101 | 86 | 71 | - | - | - | - | - |
| 40 | 381 | 325 | 283 | 251 | 225 | 193 | 161 | 135 | 115 | 99 | 85 | - | - | - | - |
| 50 | - | 373 | 325 | 288 | 258 | 234 | 205 | 173 | 148 | 128 | 111 | 81 | - | - | - |
| 60 | - | - | 369 | 327 | 293 | 266 | 243 | 214 | 183 | 158 | 138 | 107 | 78 | - | - |
| 80 | - | - | - | - | 367 | 332 | 304 | 279 | 259 | 224 | 196 | 152 | 121 | 95 | - |
| 100 | - | - | - | - | - | - | 366 | 337 | 312 | 291 | 257 | 201 | 160 | 130 | 108 |
| 120 | - | - | - | - | - | - | - | 396 | 365 | 342 | 317 | 252 | 201 | 164 | 136 |
| ESQUEMA ESTÁTICO - TRES O MÁS APOYOS - Distancia entre apoyos: cm. | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Espesor del panel (mm) | 150 | 175 | 200 | 225 | 250 | 275 | 300 | 325 | 350 | 375 | 400 | 450 | 500 | 550 | 600 |
| 25 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| 30 | 330 | 282 | 245 | 217 | 194 | 176 | 153 | 129 | 107 | 85 | - | - | - | - | - |
| 40 | 381 | 325 | 283 | 251 | 225 | 193 | 186 | 171 | 147 | 124 | 102 | - | - | - | - |
| 50 | - | 373 | 325 | 288 | 258 | 234 | 211 | 196 | 180 | 162 | 141 | 98 | - | - | - |
| 60 | - | - | 369 | 327 | 293 | 266 | 243 | 223 | 205 | 192 | 175 | 133 | 93 | - | - |
| 80 | - | - | - | - | 367 | 332 | 304 | 279 | 259 | 241 | 225 | 193 | 154 | 114 | - |
| 100 | - | - | - | - | - | - | 366 | 337 | 312 | 291 | 272 | 240 | 204 | 166 | 130 |
| 120 | - | - | - | - | - | - | - | 396 | 365 | 342 | 317 | 280 | 251 | 208 | 173 |

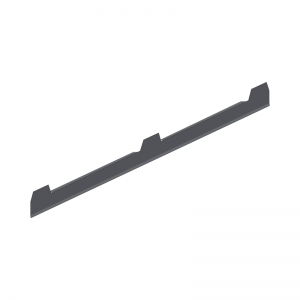

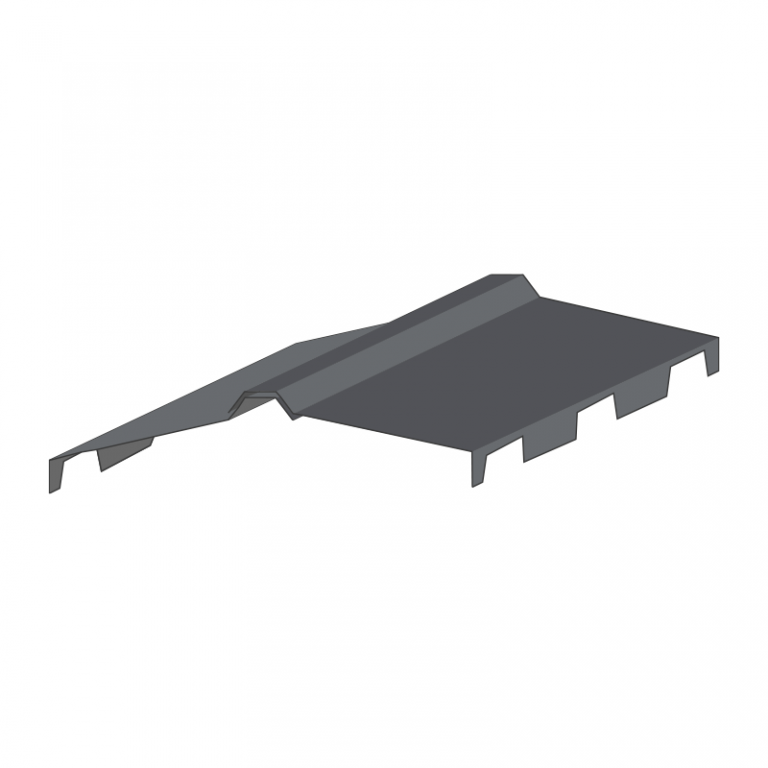

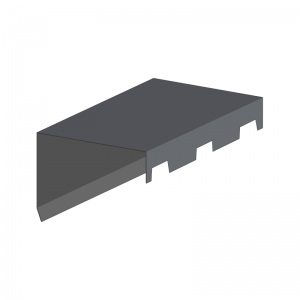

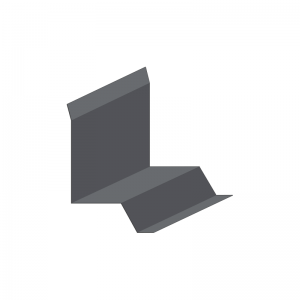

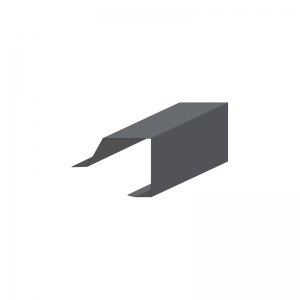

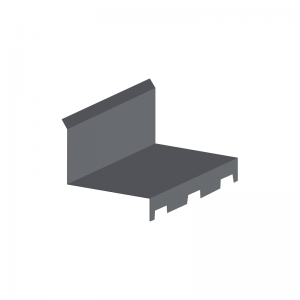

Rematería
