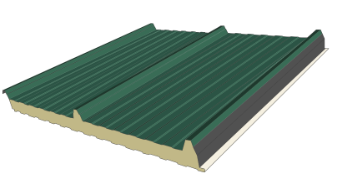

En Hierros Moral tenemos panel sandwich cubierta TER AL autoportante con aislamiento de espuma de poliuretano, destinada a techos de edificios industriales, comerciales y civiles, con una pendiente mínima del 5%.
Tornillería vista.

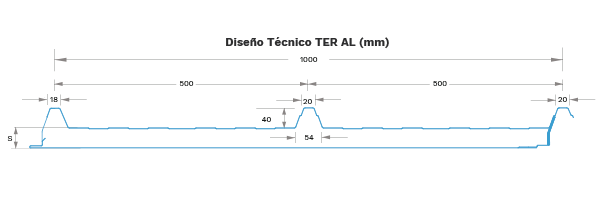

3 Grecas, paso entre Gregas 500 mm.
Ancho útil: 1.000 mm.
Aislante: Poliuretano / Cara exterior: Chapa de acero prelacada / Cara interior: Aluminio centesimal / Pendiente mínima: 5% / Reacción al fuego: B S2 D0
- Ficha técnica: Panel cubierta tornillería vista TER AL
- Accesorios y Remetería
- Colores
Nuestros productos cuentan con certificados y cumplen con la norma UNE-EN 14509:2014
| Espesor (mm): | 30 | 40 | 50 | 60 | 80 | 100 | 120 |
|---|---|---|---|---|---|---|---|
| K W/m²K: | 0.652 | 0.498 | 0.406 | 0.342 | 0.260 | 0.209 | 0.175 |
| R m²K/W: | 9.20 | 9.60 | 10.00 | 10.40 | 11.20 | 12.00 | 12.80 |
| U W/m²K: | 0.652 | 0.498 | 0.406 | 0.342 | 0.260 | 0.209 | 0.175 |
| ESQUEMA ESTÁTICO - DOS APOYOS - Distancia entre apoyos: cm. | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Espesor del panel (mm) | 150 | 175 | 200 | 225 | 250 | 275 | 300 | 325 | 350 | 375 | 400 | 450 | 500 | 550 | 600 |
| 30 | 240 | 174 | 132 | 103 | 82 | - | - | - | - | - | - | - | - | - | - |
| 40 | 330 | 242 | 183 | 143 | 115 | 94 | - | - | - | - | - | - | - | - | - |
| 50 | - | 315 | 240 | 188 | 151 | 123 | 102 | 86 | - | - | - | - | - | - | - |
| 60 | - | - | 299 | 235 | 189 | 155 | 129 | 108 | 92 | - | - | - | - | - | - |
| 80 | - | - | - | 335 | 270 | 221 | 185 | 156 | 133 | 115 | 100 | - | - | - | - |
| 100 | - | - | - | - | 355 | 291 | 243 | 206 | 176 | 152 | 133 | 103 | 82 | - | - |
| 120 | - | - | - | - | - | 364 | 204 | 258 | 221 | 191 | 167 | 129 | 103 | 83 | - |
| ESQUEMA ESTÁTICO - TRES O MÁS APOYOS - Distancia entre apoyos: cm. | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Espesor del panel (mm) | 150 | 175 | 200 | 225 | 250 | 275 | 300 | 325 | 350 | 375 | 400 | 450 | 500 | 550 | 600 |
| 30 | 272 | 220 | 167 | 130 | 104 | 85 | - | - | - | - | - | - | - | - | - |
| 40 | 330 | 282 | 231 | 181 | 145 | 119 | 99 | 83 | - | - | - | - | - | - | - |
| 50 | - | 344 | 291 | 237 | 190 | 156 | 130 | 110 | 93 | - | - | - | - | - | - |
| 60 | - | - | 338 | 296 | 238 | 195 | 163 | 138 | 118 | 101 | 88 | - | - | - | - |
| 80 | - | - | - | - | 339 | 279 | 233 | 197 | 169 | 146 | 127 | 99 | - | - | - |
| 100 | - | - | - | - | - | - | 307 | 260 | 223 | 193 | 168 | 131 | 104 | 85 | - |
| 120 | - | - | - | - | - | - | - | 278 | 355 | 241 | 211 | 164 | 131 | 107 | 88 |

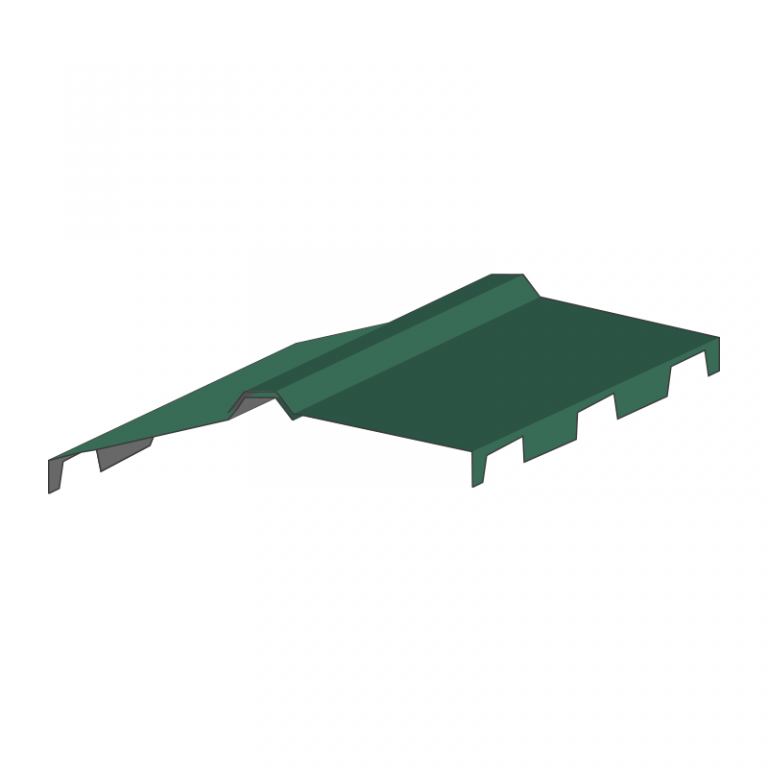

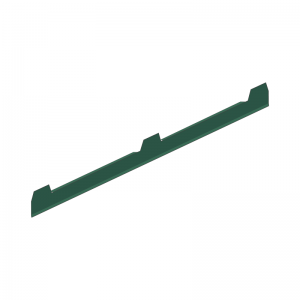

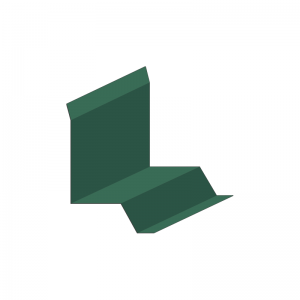

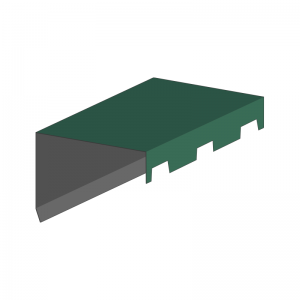

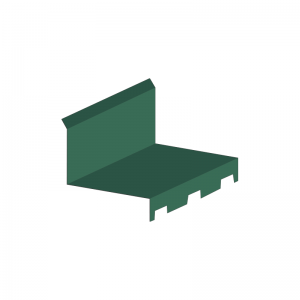

Rematería
