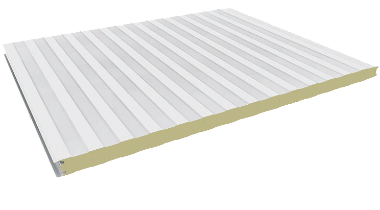

Panel fachada MEC
Panel de pared autoportante con aislamiento de espuma de poliuretano. El panel, con junta visible.
Los paneles sandwich para fachadas MEC son idóneos para la industria de prefabricación ligera, ya que estos productos, debido a sus numerosos beneficios, son los más elegidos para realizar muchas instalaciones.
Los paneles sandwich para fachadas MEC tienen tornillería vista, para darle un toque más industrial al estilo. En Hierros Moral nos adaptamos a todos los tamaños de fachadas, por eso los precios de panel sandwich fachada son individuales para cada proyecto.
Si necesita más información sobre los paneles sandwich fachada de Hierros Moral, no dude en ponerse en contacto con nosotros a través de los medios disponibles.

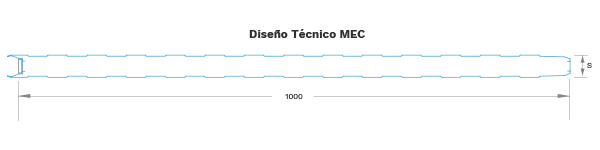

Perfil: Dogato.
- Ficha técnica: Panel fachada MEC
- Accesorios y Remetería
- Colores
Nuestros productos cuentan con certificados y cumplen con la norma UNE-EN 14509:2014
| Espesor (mm): | 30 | 40 | 50 | 60 | 100 |
|---|---|---|---|---|---|
| K W/m²K: | 0.767 | 0.575 | 0.460 | 0.383 | 0.288 |
| K Kc/m2 ºC: | 0.659 | 0.495 | 0.396 | 0.330 | 0.247 |
| R m2K/W: | 1.304 | 1.739 | 2.174 | 2.609 | 3.748 |
| ESQUEMA ESTÁTICO - Distancia entre apoyos: cm. | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Espesordel panel (mm) | Espesor Nominal | Peso | Distancia eficaz apoyos: 100 mm. | |||||||||||||||
| Est. Acero | Int. Acero | 150 | 175 | 200 | 225 | 250 | 275 | 300 | 325 | 350 | 375 | 400 | 425 | 450 | 475 | 500 | ||
| 30 | 0,40 | 0,40 | 7,00 | 195 | 140 | 110 | 85 | 70 | 55 | - | - | - | - | - | - | - | - | - |
| 0,50 | 0,50 | 8,70 | 210 | 180 | 155 | 125 | 100 | 80 | 65 | 55 | - | - | - | - | - | - | - | |
| 40 | 0,40 | 0,40 | 7,40 | 260 | 190 | 145 | 15 | 90 | 75 | 65 | 55 | - | - | - | - | - | - | - |
| 0,50 | 0,50 | 9,10 | 270 | 235 | 205 | 170 | 140 | 115 | 95 | 80 | 70 | 60 | 50 | - | - | - | - | |
| 50 | 0,40 | 0,40 | 7,80 | 320 | 235 | 180 | 140 | 115 | 95 | 80 | 65 | 55 | 50 | 50 | - | - | - | - |
| 0,50 | 0,50 | 9,50 | 330 | 280 | 245 | 210 | 170 | 140 | 120 | 100 | 85 | 75 | 65 | 55 | 50 | - | - | |
| 60 | 0,40 | 0,40 | 8,20 | 375 | 275 | 210 | 165 | 135 | 110 | 90 | 80 | 65 | 60 | 50 | 55 | 50 | - | - |
| 0,50 | 0,50 | 9,90 | - | 320 | 280 | 250 | 200 | 165 | 140 | 120 | 100 | 90 | 75 | 70 | 60 | 55 | 50 | |
| 80 | 0,40 | 0,40 | 9,00 | 455 | 355 | 270 | 210 | 170 | 140 | 120 | 100 | 85 | 75 | 65 | 60 | 50 | 55 | 50 |
| 0,50 | 0,50 | 10,70 | - | 390 | 340 | 300 | 260 | 215 | 180 | 150 | 130 | 115 | 100 | 90 | 80 | 70 | 60 | |
| 100 | 0,50 | 0,50 | 11,50 | 530 | 455 | 395 | 350 | 310 | 255 | 215 | 180 | 155 | 135 | 120 | 105 | 95 | 85 | 75 |
| 120 | 0,50 | 0,50 | 12,30 | 590 | 505 | 440 | 395 | 350 | 290 | 240 | 205 | 175 | 155 | 135 | 120 | 105 | 95 | 85 |
Rematería
